Countersink Guide

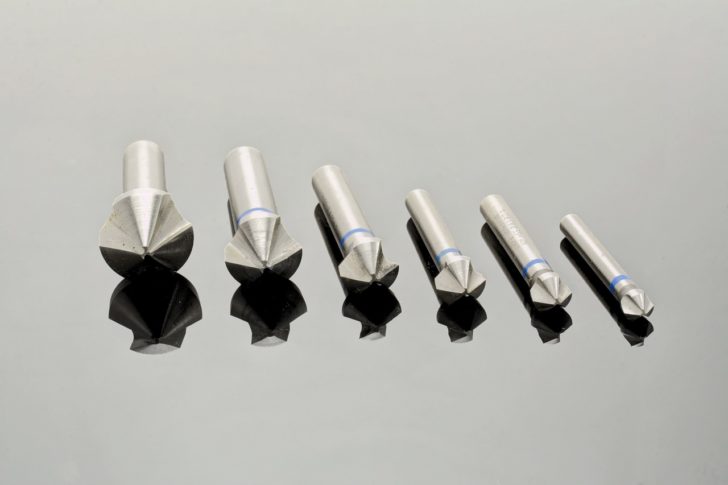

Countersinks

Standard

#2 Thread – 82° fit |  100° fit

#4 Thread  – 82° fit100° fit

#6 Thread – 82° fit100° fit

#8 Thread – 82° fit100° fit

#10 Thread – 82° fit100° fit

1/4 Thread – 82° fit100° fit

Metric

M2.5 Thread – 90° fit

M3 Thread – 90° fit

M3.5 Thread – 90° fit

M4 Thread – 90° fit

M5 Thread – 90° fit

M6 Thread – 90° fit

#2 Thread – Standard (82° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.18 0.098
0.16 0.18 0.098
0.125 0.18 0.098
0.1 0.18 0.098
0.09 0.18 0.098
0.08 0.18 0.098
0.062 0.18 0.098
0.05 0.18 0.098
0.04 0.18 0.111
0.032 0.18 0.125
0.025 0.18 0.13



#2 Thread – Standard (100° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.239 0.129
0.16 0.239 0.129
0.125 0.239 0.129
0.1 0.239 0.129
0.09 0.239 0.129
0.08 0.239 0.129
0.062 0.239 0.129
0.05 0.239 0.129
0.04 0.239 0.141
0.032 0.239 0.167
0.025 0.239 0.177

top

#4 Thread – Standard (82° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.25 0.113
0.16 0.25 0.113
0.125 0.25 0.113
0.1 0.25 0.113
0.09 0.25 0.113
0.08 0.25 0.113
0.062 0.25 0.113
0.05 0.25 0.15
0.04 0.25 0.174
0.032 0.25 0.188
0.025 0.25 0.192

top

#4 Thread – Standard (100° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.239 0.129
0.16 0.239 0.129
0.125 0.239 0.129
0.1 0.239 0.129
0.09 0.239 0.129
0.08 0.239 0.129
0.062 0.239 0.129
0.05 0.239 0.129
0.04 0.239 0.141
0.032 0.239 0.167

top

#6 Thread – Standard (82° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.305 0.15
0.16 0.305 0.15
0.125 0.305 0.15
0.1 0.305 0.15
0.09 0.305 0.15
0.08 0.305 0.15
0.062 0.305 0.18
0.05 0.305 0.189
0.04 0.305 0.218
0.032 0.305 0.232
0.025 0.305 0.244

top

#6 Thread – Standard (100° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.292 0.146
0.16 0.292 0.146
0.125 0.292 0.146
0.1 0.292 0.146
0.09 0.292 0.146
0.08 0.292 0.146
0.062 0.292 0.146
0.05 0.292 0.172
0.04 0.292 0.19
0.032 0.292 0.211
0.025 0.292 0.223

top

#8 Thread – Standard (82° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.352 0.177
0.16 0.352 0.177
0.125 0.352 0.177
0.1 0.352 0.18
0.09 0.352 0.199
0.08 0.352 0.202
0.062 0.352 0.233
0.05 0.352 0.261
0.04 0.352 0.274
0.032 0.352 0.284
0.025 0.352 0.289

top

#8 Thread – Standard (100° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.352 0.178
0.16 0.352 0.178
0.125 0.352 0.178
0.1 0.352 0.178
0.09 0.352 0.178
0.08 0.352 0.178
0.062 0.352 0.196
0.05 0.352 0.221
0.04 0.352 0.249
0.032 0.352 0.266
0.025 0.352 0.28

top

#10 Thread – Standard (82° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.39 0.206
0.16 0.39 0.206
0.125 0.39 0.206
0.1 0.39 0.23
0.09 0.39 0.24
0.08 0.39 0.25
0.062 0.39 0.268
0.05 0.39 0.28
0.04 0.39 0.316
0.032 0.39 0.33
0.025 0.39 0.34

top

#10 Thread – Standard (100° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.292 0.201
0.16 0.292 0.201
0.125 0.292 0.201
0.1 0.292 0.201
0.09 0.292 0.201
0.08 0.292 0.205
0.062 0.292 0.245
0.05 0.292 0.268
0.04 0.292 0.298
0.032 0.292 0.321
0.025 0.292 0.334

top

1/4 Thread – Standard (82° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.39 0.204
0.16 0.39 0.204
0.125 0.39 0.294
0.1 0.39 0.325
0.09 0.39 0.352
0.08 0.39 0.362
0.062 0.39 0.406
0.05 0.39 0.425
0.04 0.39 0.45
0.032 0.39 0.458
0.025 0.39 0.465

top

1/4 Thread – Standard (100° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.519 0.264
0.16 0.519 0.264
0.125 0.519 0.264
0.1 0.519 0.281
0.09 0.519 0.304
0.08 0.519 0.315
0.062 0.519 0.345
0.05 0.519 0.396
0.04 0.519 0.429
0.032 0.519 0.447
0.025 0.519 0.459

top

#M2.5 Thread – Metric (90° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.225 0.098
0.16 0.212 0.098
0.125 0.212 0.098
0.1 0.212 0.098
0.09 0.212 0.098
0.08 0.212 0.098
0.062 0.212 0.105
0.05 0.212 0.126
0.04 0.212 0.14
0.032 0.212 0.155
0.025 0.212 0.167

top

#M3 Thread – Metric (90° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.258 0.134
0.16 0.258 0.134
0.125 0.258 0.134
0.1 0.258 0.134
0.09 0.258 0.134
0.08 0.258 0.134
0.062 0.258 0.134
0.05 0.258 0.16
0.04 0.258 0.178
0.032 0.258 0.195
0.025 0.258 0.208

top

#M3.5 Thread – Metric (90° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.285 0.153
0.16 0.285 0.153
0.125 0.285 0.153
0.1 0.285 0.153
0.09 0.285 0.153
0.08 0.285 0.173
0.062 0.285 0.209
0.05 0.285 0.233
0.04 0.285 0.255
0.032 0.285 0.268
0.025 0.285 0.283

top

#M4 Thread – Metric (90° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.35 0.175
0.16 0.35 0.175
0.125 0.35 0.175
0.1 0.35 0.18
0.09 0.35 0.2
0.08 0.35 0.22
0.062 0.35 0.256
0.05 0.35 0.28
0.04 0.35 0.302
0.032 0.35 0.316
0.025 0.35 0.328

top

#M5 Thread – Metric (90° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.43 0.217
0.16 0.43 0.217
0.125 0.43 0.217
0.1 0.43 0.219
0.09 0.43 0.239
0.08 0.43 0.259
0.062 0.43 0.295
0.05 0.43 0.319
0.04 0.43 0.339
0.032 0.43 0.355
0.025 0.43 0.362

top

#M6 Thread – Metric (90° fit)

Material Thickness OD (IN.) ID (IN.)
0.25 0.506 0.26
0.16 0.506 0.26
0.125 0.506 0.26
0.1 0.506 0.306
0.09 0.506 0.326
0.08 0.506 0.346
0.062 0.506 0.382
0.05 0.506 0.406
0.04 0.506 0.426
0.032 0.506 0.442
0.025 0.506 0.452

top
